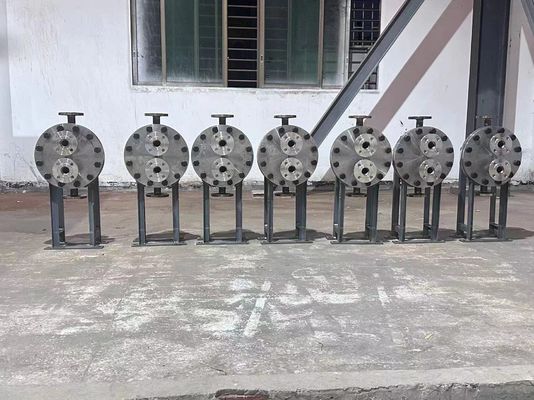

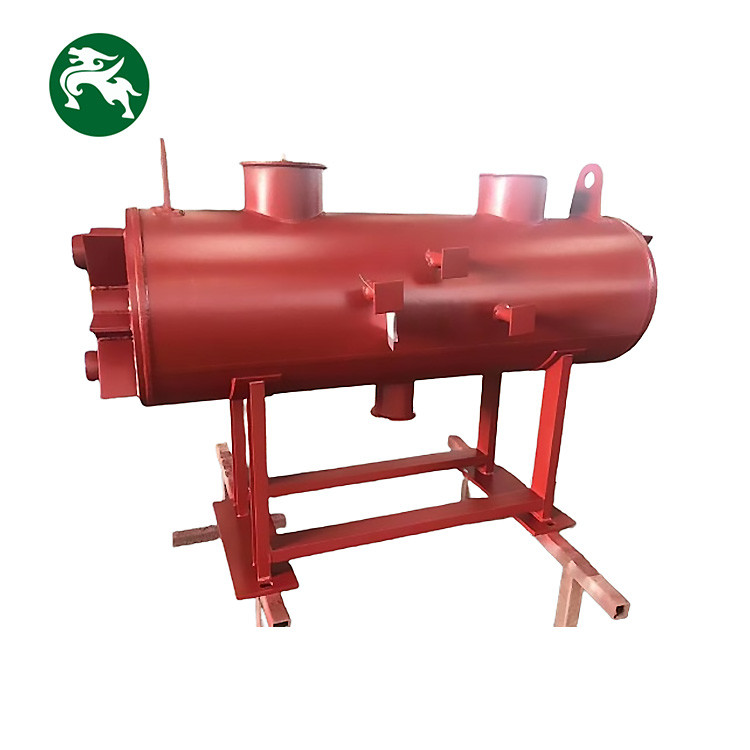

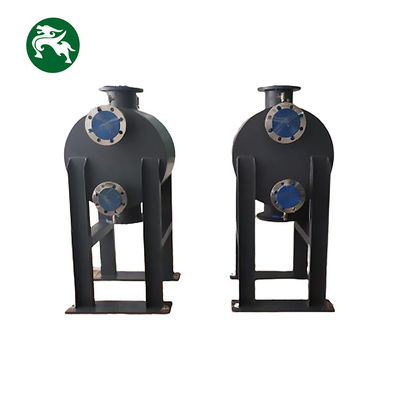

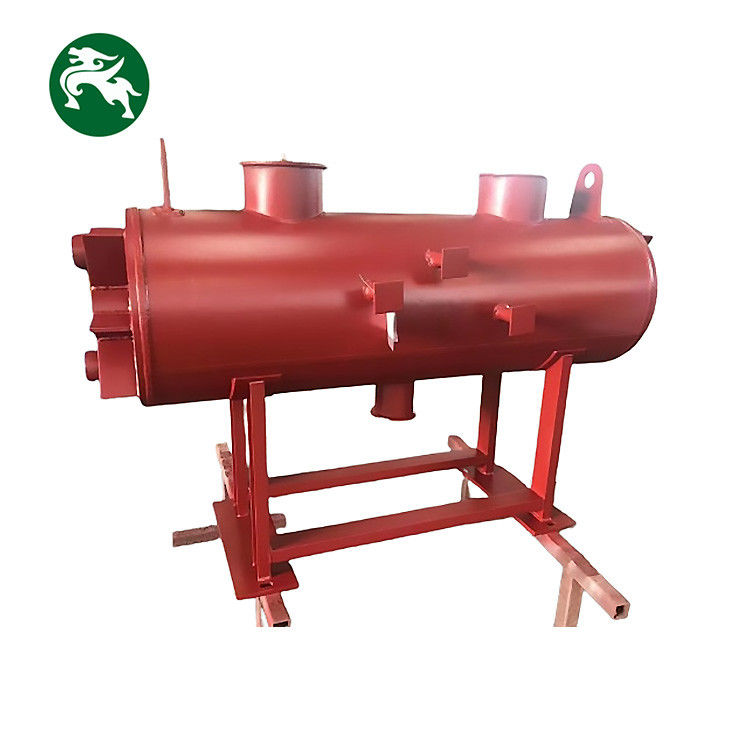

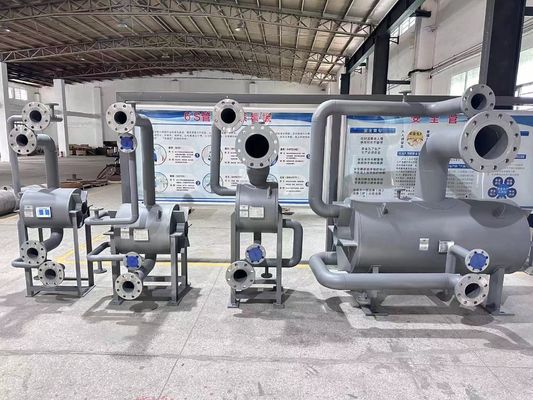

석유화학 및 석유 냉장고의 껍질 및 판 열 교환기

껍질 및 판 열 교환기는 석유 화학 및 석유 냉장고에서 사용할 수 있습니다.

1.개요:

완전히 용접 된 판 및 껍질 판 열 교환기는 실제로 고 온도 및 고 압력 응용 프로그램에 적합한 새로운 유형의 고 효율의 열 교환기입니다.완전히 용접 된 설계는 극단적 인 운영 조건에서 열 스트레스와 누출을 방지하는 데 도움이됩니다, 도전적인 산업 환경에 대한 신뢰할 수있는 옵션입니다.

2기술 사양:

3재료 선택:

4.판 및 껍질 열 교환기의 용접 과정 및 작동 원칙:

내부 판 팩은 전기 용접을 사용하여 원형 유선판을 통합하여 높은 온도에서 녹는 밀폐 가스켓을 제거하여 함께 용접됩니다.이것은 단지 큰 열 전달 영역의 장점이 있습니다, 고 효율성 및 판 열 교환기의 컴팩트 구조, 뿐만 아니라 그것은 고압 저항, 열 저항, 그리고 좋은 밀폐 성능의 우수한 특성을 가지고 있습니다.그것은 일반적으로 고온 및 고압 작업 환경에서 사용됩니다.그것은 주로 정유 공장, 화학 공장, 원자력 발전소와 같은 산업에 사용됩니다.

판 팩 전기 용접은 대부분의 원형 금속 판이 기울기 직선 파동 패턴, 그리고 인접한 판의 파동은 반대 방향으로 형성되기 때문에,그 결과, 망 모양의 다점 촉각, 그리고 액체는 이러한 접촉 지점 사이에 순환; 전기 용접 후 판 뭉치가 형성되고, 내부 구조는 더 단단합니다.판 측면 매체의 이동 방향과 껍질 측면 매체의 이동 방향이 반대입니다., 역류 움직임을 초래하여 교차 흐름 효과를 감소시킵니다.그리고 판의 파동은 액체를 발생시킬 수 있습니다 낮은 흐름 저항 하에서 생성 된 격동 흐름은 매우 좋은 열 전달 효과를 가지고있을뿐만 아니라, 하지만 또한 접시에 오염을 줄이는 데 도움이 됩니다.

원형 판 및 껍질 열 교환기는 고압, 고 점착성 오일 운영 환경에서 열 전달에 중요한 역할을합니다. 에어컨 증발기, 냉각기,물 냉각기, 냉각 장비의 암모니아와 프레온과 같은 냉각 물질에 대한 중앙 난방.열 교환기의 양 끝의 매체의 점성이 매우 다른 작업 환경에서, 판과 껍질 열 교환기의 두 끝의 다른 채널 구조는 큰 이점을 가지고 있으며 두 끝의 매체의 마찰 저항을 균형 잡을 수 있습니다.

5열 교환기의 최적 조합:

6.적용:

판 및 껍질 열 교환기는 효율적인 열 전달이 필요한 다양한 산업 응용 분야에서 일반적으로 사용됩니다.

화학 처리: 플래크 및 껍질 열 교환기는 화학 처리 시설에서 화학 물질을 가열하거나 냉각하는 데 사용됩니다.

전력 생산: 열 회수, 증기 컨디셔닝 및 기타 열 프로세스를 위해 발전소에서 사용됩니다.

식품 및 음료 산업: 식품 및 음료 가공에서 목축, 냉각 및 난방에 사용됩니다.

HVAC 시스템: 열 회수 및 온도 조절을 위해 난방, 환기 및 에어컨 시스템에서 널리 사용됩니다.

석유 및 가스 산업: 그들은 다양한 난방 및 냉각 용도로 정제 공장, 석유화학 공장 및 다른 석유 및 가스 처리 시설에서 사용됩니다.

의약품 산업: 의약품 제조 공정에서 정확한 온도 조절에 사용됩니다.
